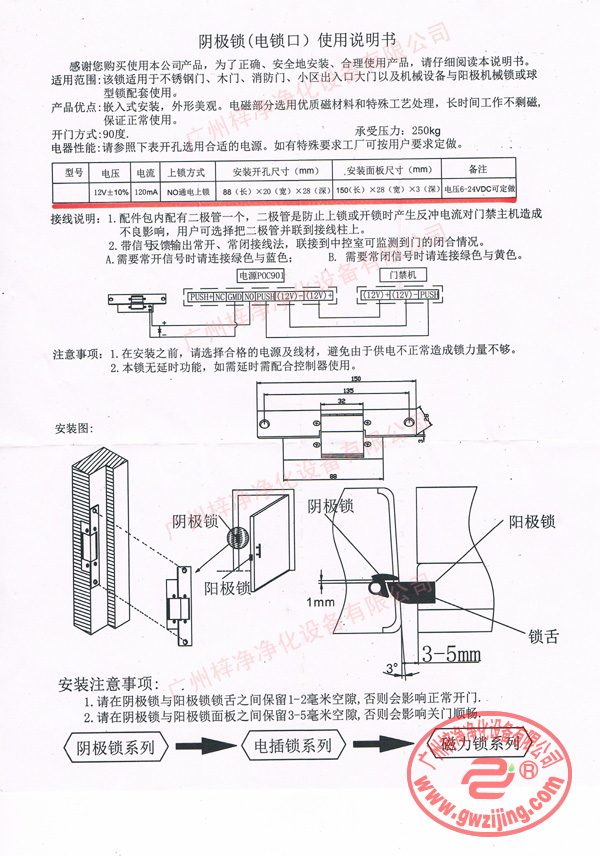

陰極鎖(電鎖口)使用說明書

陰極鎖(電鎖口)使用說明書

圖文詳解:

感謝您購買使用本公司產品陰極鎖，為了正確、安全地安裝、合理使用產品，請仔細閱讀本說明書。

適用范圍：該鎖適用于不銹鋼門、木門、消防門、小區出入口大門以及機械設備與陽極機械鎖或球型鎖配套使用。

產品優點：

嵌入式安裝，外形美觀。電磁部分選用優質磁材料和特殊工藝處理，長時間工作不剩磁，保證正常使用。

開門方式：90度． ： 承受壓力：電器性能：請參照下表開孔選用合適的電源。如有特殊要求工廠可按用戶要求定做。

電壓:

12v±10％電流:120mA上鎖方式: NO通電上鎖安裝開孔尺寸；(mm):88(長)×20(寬)×28(深)，安裝面板尺寸:150(長)×28(寬)×3(深)，備注:電壓6—24vDC可定做；

接線說明：

1．配件包內配有二極管一個，

二極管是防止上鎖或開鎖時產生反沖電流對門禁主機造成不良影響，用戶可選擇把二極管并聯到接線柱上。

2．帶信最饋輸出常開、常閉接線法，聯接到中控室可監測到門的閉合情況。

A．需要常開信號時請連接綠色與藍色；

B．需要常閉信號時請連接綠色與黃色。

注意事項：

1．在安裝之前，請選擇合格的電源及線材，避免由于供電不正常造成鎖力量不夠。2．本鎖無延時功能，如需延時需配合控制器使用。

安裝注意事項：

1．請在陰極鎖與陽極鎖鎖舌之間保留l一2毫米空隙，否則會(huì )影響正常開門。

2．請在陰極鎖與陽極鎖面板之間保留3—5毫米空隙，否則會(huì )影響關門順暢。
