全自動風淋室控制系統的主要目的

全自動風淋室控制系統的主要目的
全自動風淋室控制系統研究的主要為無塵生產車間的風淋室設備，通過數字電路、模擬電路、電力拖動、紅外感應、單片機等電子技術的配合，實現全自動化吹風系統。該系統廣泛應用于科技發展對無塵要求比較高的生產車間之中，安裝于潔凈室入口處。
全自動風淋室控制系統實現的功能是當按下一個按鈕，風淋室前門自動打開，當人進去后，系統自動關門，系統提示人站在感應區內，然后進行吹風和倒計時，當倒計時完成停止吹風，同時后門打開，系統提示人從后門出去，實現整個風淋過程。

通過對全自動風淋室控制系統的研究，了解了全自動風淋室的構成，同時了解到全自動控制系統知識在科技發展領域中的一些應用；全自動風淋室系統方案的整體設計
一 風淋室硬件部分：

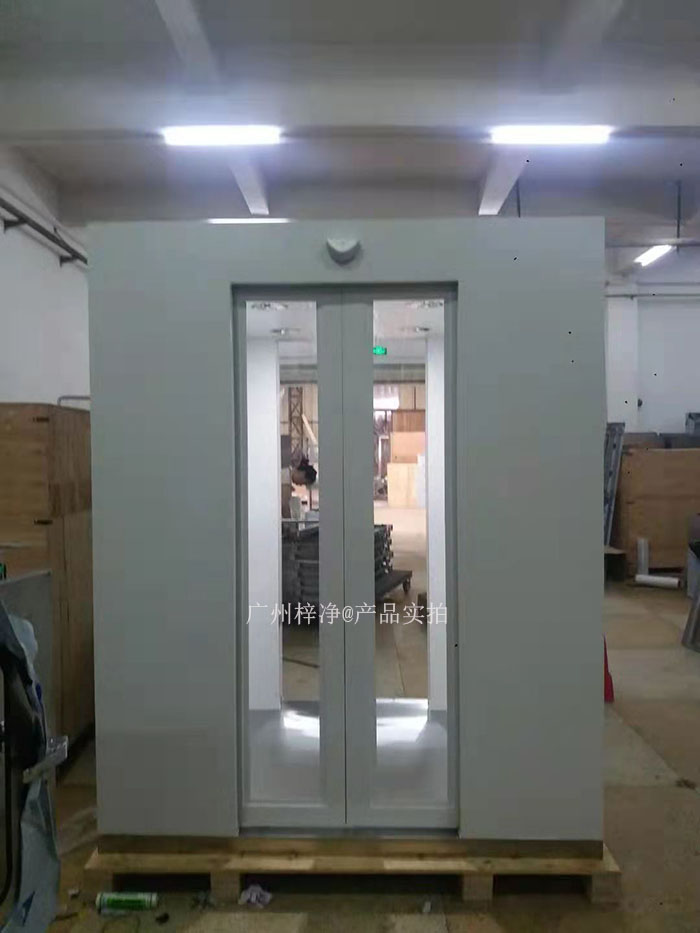

風淋室箱體結構設置：風淋室箱體采用不銹鋼焊接房間模型，在房間內部焊接電風扇、功放及紅外感應裝置，在房間的前后門焊接兩個步進電機，實現前后的門自動電子互鎖控制。通過各個模塊的配合，實現自動化吹風的全過程。
風淋室電路板的制作

風淋室電路板一般采用單片機作為主控制系統，前后門采用相同的步進電機驅動模塊，房間內部配有語音模塊、紅外感應模塊、吹風模塊。

二 風淋室軟件部分：
本系統各個模塊通過學習相關資料，結合實際情況均采用C語言進行編程，通過軟件和軟件進行程序調試。
1 風淋室系統方案論證與比較1.1風淋室單片機的選擇
方案一：采用傳統的作為風淋室系統模型的控制核心。52具有價格低廉使用簡單等特點，其運算速率已滿足要求，對風淋室系統模型的控制已經做夠用了。

方案二：采用AVR單片機作為風淋室系統模型的控制核心。單片機具有豐富的資源，指令周期短，工作速度快、耗能低，低電壓，內部有A/D轉換和控制輸出功能，易于調試等優點，配置較高，對于風淋室系統模型的控制和信息處理有些資源浪費。

基于以上分析，擬選方案一。
1.2風淋室電機的選擇
